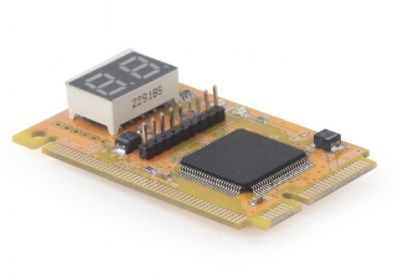

Gembird CHM-05 dijagnostička kartica za notebook, Mini PCI/Mini PCI-E/LPC

Opis proizvoda
Gembird CHM-05 je servisna dijagnostička kartica za očitavanje BIOS POST kodova na podržanim notebook matičnim pločama. Kod na LED displeju pomaže da se prati faza pokretanja računara, a njegovo značenje tumači se prema konkretnom BIOS-u i dodatnim servisnim proverama. Kompatibilnost zavisi od matične ploče i dostupnih dijagnostičkih signala.

Tehničke karakteristike
•Model: Gembird CHM-05
•Namena: Servisno očitavanje BIOS POST kodova notebook matičnih ploča
•Interfejsi: Mini PCI, Mini PCI-E i LPC; povezuje se samo jedan interfejs istovremeno
•Prikaz: Dvocifren LED displej i indikatori CLK/RST signala
•BIOS verzije prema proizvođaču: Phoenix 4.01–6.0, AMI 6.24, Award 4.5 i Tandy 300
•Dimenzije kartice: 50×30×10 mm
•Uslov rada: Matična ploča i BIOS moraju podržavati izlaz POST kodova preko izabranog interfejsa
•Ugradnja: U isključen računar, uz pristup matičnoj ploči; pristup slotu može zahtevati uklanjanje bežične kartice
•LPC povezivanje: Prema rasporedu pinova konkretne matične ploče; priključni kabl nije uključen
•Prodajna jedinica: Jedna dijagnostička kartica sa dokumentacijom

Prednosti
•Očitavanje tokom pokretanja: Displej prikazuje POST kodove koje šalje podržana matična ploča.
•Tri mogućnosti povezivanja: Mini PCI, Mini PCI-E ili LPC omogućavaju izbor odgovarajuće servisne veze.
•Praćenje signala: CLK/RST indikatori pomažu pri proveri prisustva ključnih signala tokom dijagnostike.

Zašto izabrati baš ovaj model?
CHM-05 objedinjuje tri servisna interfejsa i pregledan dvocifren displej u kartici malih dimenzija, za praćenje POST sekvence na kompatibilnim notebook pločama.
